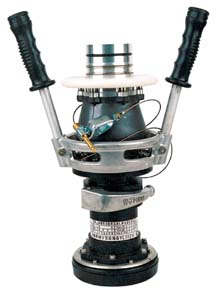

1.用途
HJS63A型航空壓力加油接頭是目前結構設計最為先進的飛機翼下壓力加油接頭之一，它能與IS045 1980(E)國際標準接頭座進行對接，通過壓力加油系統，可對各類飛機、艦船和車輛進行加油（抽油）作業。
2.主要技術參數
2. 1 膠管通徑： ф63mm
2. 2 ****入口壓力： 0.82MPa
2. 3 工作介質：噴氣燃料（航空煤油）
2. 4 穩壓閥關閉壓力0.35±0.05MPa
2. 5 壓力損失：當流量為1140L/min時，壓力降不大于下0.04MPa
2. 6 ****試驗壓力： 1.20MPa
2.7壓密封指標：在0.4 ×105 Pa~12× 105 Pa航空煤油壓力下，加油接頭外部不能有漏油和永久變形。
2.8 安全與可操作性能特點
2.8. 1 膠管接頭與加油接頭可任意相對轉動（360?）
2.8. 2 加油接頭于飛機翼下連接座在360?圓周任意位置上能實現快速對接。
2.8. 3 對接、鎖定、活門打開、活門關閉和松脫（對接）方便、快速和可靠。
2.8. 4 具有安全互鎖保險機構
對接鎖定，加油活門呈打開呈加油狀態時，加油接頭不能利用對接操縱手柄（44）脫離對接狀態，確保加油安全。當加油接頭脫離飛機，加油活門呈關閉狀態時，則不能利用活門操作手把（38）打開活門，從而防止因誤操作或自然因素在非加油狀態時燃油溢出。
2. 9 使用溫度： -30℃~70℃
2. 10 凈重（不包括膠管接頭總成）：5.6Kg
2. 11 使用保證期：6個月
封存保證期： 2年
2. 12 外形尺寸： 420×336×160mm
3 . 結構與功能
HJS63A型加油接頭主要有下列幾部分組成：
3. 1 膠管接頭總成（見圖序號1） 實現與燃油輸油膠管連接和360?轉動。
3. 2 穩壓閥總成（見圖序號7） 當輸油出口壓力大于0.35±0.05MPa時，就自動
關閉，以保證被輸油飛機儲油系統設備的安全。
3. 3 接頭體總成（見圖序號21） 實現與飛機翼下連接座的對接，控制加油活門的開
閉，具有安全互鎖保險機構。
3. 4 靜點導線組件（見圖序號41） 使輸油系統電位平衡，保證輸油安全。

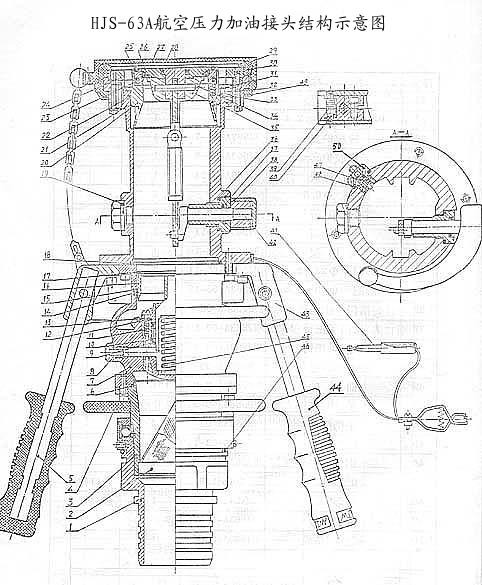

結構示意圖
4. 產品特點和工作原理
4. 1 與飛機翼下連接座的對接：
對接銅盤（24）有六個等分槽，活門座（20）上也有六個等分槽。加油接頭在非加油狀態時（非對接狀態），這兩個零件的六個槽是互相對齊（同位）的。當同飛機連接座對接時，飛機連接座上的三個凸緣正好落到件（24）和（20）的三個槽里。因活門座（20）與接頭體（21）可以相對轉動，而對接銅盤使用六個M6螺釘與接頭體連成一體的。當同手柄（44）使加油接頭順時針方向轉動30?時，對接銅盤（24）與活門座（20）上的三個槽也相互錯開30?，飛機連接座上的六個凸緣被對接銅盤非槽部分卡住，不能落下，從而使加油接頭牢固地與飛機連接座實現對接。
4. 2 加油活門的打開和加油狀態的自鎖把保險
當加油接頭與飛機實現對接后，這時活門座（20）上的鍵槽正好與接頭體（21）上的鍵槽對齊，逆時針轉動加油活門手把（38）時，曲軸（42）使導向架（35）和加油活門（26）向上移動，使加油活門打開并同時頂開飛機上的加油閥門，這樣加油接頭呈加油狀態。這時，由于導向架（35）兩側的導向凸緣部分正好處在接頭體鍵槽和活門座鍵槽之間，使接頭體和活門座不能相對轉動，也就不能利用手柄（44）使加油接頭脫離飛機，從而實現了加油狀態的自鎖保險。
4. 3 加油接頭脫離同飛機的對接和加油活門關閉狀態的自鎖保險
當飛機達到預定加油量后，順時針轉動加油活門手把（38），使導向架（35）向下移動，并帶動加油活門（26）下移，使活門呈關閉狀態。這時導向架（35）兩側凸緣脫離活門座（20）鍵槽，再逆時針轉動操縱手柄（44）約30?，使連接銅盤上的六個槽與活門座（20）上的六個槽對齊（同位），加油接頭便可脫離與飛機的對接狀態。此時，由于活門座上的兩個鍵槽與接頭體上的兩個鍵槽與接頭體上的兩個鍵槽錯位30?，使導向架兩側凸緣不能上移，從而實現了加油閥門關閉狀態的自鎖保險。
4. 4 穩壓裝置安全可靠
該裝置保證加油時，加油接頭出口處的染油壓力在0.35±0.05MPa范圍內，超過此壓力，穩壓活門（16）將自動關閉，切斷輸油通道。
4. 5 密封結構合理、可靠、壽命長
密封結構是根據科學計算和加油接頭幾年來的生產使用實踐確定的，結構合理，工作可靠，全部密封件采用進口件密封可靠，使用壽命長。
4. 6 防護裝置結構獨特，避免產品因跌落而損壞
防護裝置由橡膠護蓋（29）橡膠護套（30）尼龍支撐盤（4）組成，可防止加油接頭使用時，不慎跌落而損壞。橡膠護蓋被護套壓板（49）固定，可防止橡膠護蓋因和航煤接觸膨脹而脫落，并起到裝飾作用。
5. 操作方法
5. 1 啟開防護蓋（29）
5．2 把加油接頭對準飛機連接座的三個凸緣，操縱手柄（44）順時針方向轉動30?
（到位）。
5．3 接好靜電導線。
5. 4 逆時針旋轉加油活門手把（38）到位。加油活門（27）被打開。
5. 5 開機輸油。
5. 6 輸油完畢，輸油泵停機后，順時針方向旋轉活門手把（38）到位，是加油活門（26）關閉，再逆時針轉動加油接頭手柄（44）使其與飛機連接座脫離。（注意：一定要把輸油泵關閉后，才能關閉活門手把（38），否則，活門手把轉不動，強行關閉活門手把（38），將要損壞機件而造成加油事故。另外�；铋T手把（38）一定要順時針旋轉到位，否則會造成對接頭銅盤（24）和活門做（20）上的六槽錯位，從而影響下次加油時與飛機的對接。
5. 7 蓋好防護蓋（29），將加油接頭連同輸油膠管放在加油車相應位置上，整個加油作業圓滿結束。
6．維護保養和注意事項
6. 1 及時清除加油接頭外表的贓物和污垢。
6. 2 經常檢查并擰緊各部連接螺釘。
6. 3 加油接頭發現漏油，及時送檢修部門更換漏油部位的密封圈。
6. 4 加油操作中，注意不要把加油接頭跌落在地。作業完畢，收回加油接頭時，特別注意
不要把對接密封座橡膠圈的密封碰傷或染上泥砂等臟物。
6. 5 各轉動部位與飛機對接部位若有不靈活和卡死現象，應檢查原因，排除故障后再進行
操作。特別要注意5.6條括弧中的注意事項。
6. 6 加油作業完畢收回接頭時，應握住手柄（44），另一手托住膠管，嚴禁加油接頭在水
泥地面的拖動。
6. 7 減壓閥（50）漏油，是由于機械雜質卡住密封圈（47）造成的，應拆下閥芯清除
干凈。
6. 8 加油接頭應儲存在通風、陰涼、干燥處，避免陽光長時間曝曬。
6. 9 濾網（2）應經常清洗和檢查，發現破損應及時更換。
6. 10 各部密封圈使用期限為壹年，超過期限應及時更換。
7．HJS3A型主要零部件和易損件明細表
|
序 號 |
名 稱 |
代 號 |
單臺數量 |
備 注 |
|
1 |
膠管接頭總成 |
HJS63A-01 |
1 |
|
|
2 |
濾網 |
HJS63A-01-1 |
1 |
|
|
3 |
0型圈 ф65×3.1 |
HJS63A-01-2 |
1 |
進口件 |
|
4 |
支撐輪 |
HJS63A-0-1 |
1 |
|
|
5 |
手柄桿 |
HJS63A-02-1 |
2 |
|
|
6 |
0型圈 ф75×3.1 |
HJS63A-01-3 |
1 |
進口件 |
|
7 |
穩壓閥總成 |
HJS63A-03 |
1 |
|
|
8 |
通氣螺塞 |
HJS63A-04 |
1 |
|
|
9 |
0型圈 ф35×3.1 |
HJS63A-03-1 |
1 |
進口件 |
|
10 |
F4襯圈 |
HJS63A-03-2 |
1 |
|
|
11 |
均壓彈簧 |
HJS63A-03-3 |
1 |
|
|
12 |
0型圈 ф4×1.9 |
HJS63A-03-5 |
1 |
進口件 |
|
13 |
0型圈 ф60×3.1 |
HJS63A-03-4 |
1 |
進口件 |
|
14 |
0型圈 ф65×3.1 |
HJS63A-03-6 |
1 |
進口件 |
|
15 |
F4襯圈 |
HJS63A-03-7 |
1 |
|
|
16 |
穩壓活門 |
HJS63A-03-8 |
1 |
|
|
17 |
彈性擋圈 |
HJS63A-03-9 |
1 |
|
|
18 |
0型圈 ф75×3.1 |
HJS63A-03-10 |
1 |
進口件 |
|
19 |
0型圈 ф16×2.4 |
HJS63A-05-1 |
1 |
進口件 |
|
20 |
活門座 |
HJS63A-05-2 |
1 |
|
|
21 |
接頭體總成 |
HJS63A-05 |
1 |
|
|
22 |
0型圈 ф80×3.1 |
HJS63A-05-3 |
1 |
進口件 |
|
23 |
0型圈 ф65×3.1 |
HJS63A-05-4 |
1 |
進口件 |
|
24 |
對接銅盤 |
HJS63A-05-5 |
1 |
|
|
25 |
對接密封圈
0型圈 ф65×3.55 |
HJS63A-0-30B |
1 |
進口件 |
|
26 |
活門 |
HJS63A-0-10B |
1 |
|
|
27 |
活門密封墊 |
HJS63A-08B |
1 |
|
|
28 |
0型圈 ф18×2.4 |
|
1 |
進口件 |
|
29 |
橡膠護蓋 |
HJS63A-05-7 |
1 |
|
|
30 |
橡膠護套 |
HJS63A-05-8 |
1 |
|
|
31 |
活門座簧 |
HJS63A-0-24 |
1 |
|
|
32 |
鋼球 ф6.5 |
|
6 |
|
|
33 |
定位簧 |
HJS63A-0-6 |
6 |
|
|
34 |
鋼絲擋圈 |
HJS63A-0-11 |
1 |
|
|
35 |
導向架 |
HJS63A-04-1B |
1 |
|
|
36 |
0型圈 ф22×2.4 |
HJS63A-05-11 |
1 |
進口件 |
|
37 |
0型圈 ф10×2.4 |
HJS63A-05-12 |
1 |
進口件 |
|
38 |
活門手把組件 |
HJS63A-08 |
1 |
|
|
39 |
活門手把簧 |
HJS63A-08-1 |
1 |
|
|
40 |
活門手把銷 |
HJS63A-08-2 |
1 |
|
|
41 |
靜電導線組件 |
HJS63A-09 |
1 |
|
|
42 |
曲軸 |
HJS63A-0-2 |
1 |
|
|
43 |
手柄座 |
HJS63A-0-3 |
兩片成對 |
|
|
44 |
手柄組件 |
HJS63A-02 |
1 |
|
|
45 |
穩壓彈簧 |
HJS63A-03-11 |
1 |
|
|
46 |
鋼絲擋圈 |
HJS63A-01-4 |
1 |
|
|
47 |
0型圈 |
ф4×1.9 |
1 |
進口件 |
|
48 |
0型圈 |
ф1.4×2.4 |
1 |
進口件 |
|
49 |
護套壓板 |
HJS63A-0-23B |
兩片成對 |
|
|
50 |
減壓閥總成 |
HJS63A-0-06 |
1 |
|
