1. 用途
本接頭用于實現對飛機翼下壓力加油，其結構設計先進、可靠、可與ISO45 1980（E）國際標準接頭座進行對接，還可用于對艦船、車輛、坦克等的加（抽）油。
2 .主要技術參數
2. 1膠管通徑：Φ63mm
2. 2 ****入口壓力: 0.82MPa
2. 3 工作介質: 航空煤油
2. 4 ****試驗壓力: 1.2MPa
2. 5耐壓密封性能: 在0.4 ×105 Pa~12× 105 Pa航空煤油壓力下，不漏油和產生永久變形。
2. 6 工作溫度: -40~70℃
2. 7 凈重: 4-34Kg
2. 8 使用保證期: 1年

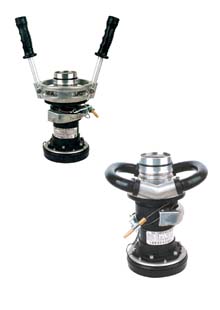

3. 結構與功能
YJ-63有關接頭主要有下列幾部分組成：
3.1 膠管接頭：實現與輸油管連接。
3.2 接頭體總成：實現與飛機翼下連接座的對接，控制加油活門的開、閉，具有安全互鎖
保險機構。
3.3 靜電導線組件：是輸油系統電位平衡，保證輸油的安全。

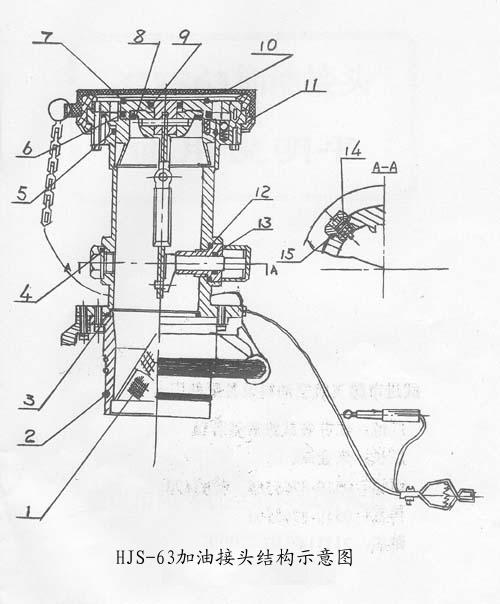

結構示意圖：
4. 產品特點和工作原理
4.1 與飛機翼下連接座的對接：
對接盤有六個等分槽，活門座上也有六個等分槽。油管接頭在非加油狀態時（非對接狀態），這兩個零件的六個槽是互相對齊（同位）的。當同飛機連接座對接時，飛機連接座上的三個凸緣正好落在對接盤的三個槽里。因活門座與接頭體連成一體的，當用手并使有關接頭順時針方向轉動30?，對接盤與活門座上的三個槽也相互錯開30?，飛機連接座上的六個凸緣被對接盤非槽簿分卡住，不能落下，從而使油管接頭牢固地與飛機連接座實現對接。
4.2 加油活門的打開和加油狀態的自鎖保險
當油管接頭與飛機實現對接后，這是活門座上的鍵槽正好與接頭體的鍵槽對齊，逆時針轉動加油活門手把時，曲軸使導向架和加油活門向上移動，使油管接頭活門打開并同時頂開飛機上的加油閥門，這樣油管接頭呈加油狀態。這時，由于導向架兩側導向凸緣部分正好處在接頭體鍵槽和活門鍵槽之間，使接頭體和活門座不能相對運動，也就不能利用手柄使油管接頭脫離飛機，從而實現了加油狀態的自鎖保險。
4.3 有關接頭脫離同飛機的對接和加油活門關閉狀態的自鎖保險
當飛機達到預定加油量后，順時針轉動加油活門手把，使導向架向下移動，并帶動加油活門下移，使活門呈關閉狀態。這時導向架兩側凸緣脫離活門座鍵槽，在逆時針轉動操縱手柄30?，使對接盤上的六個槽與活門座上的六個槽對齊（同位），有關接頭便可脫離與飛機的對接狀態。此時，由于活門座上的兩個鍵槽與接頭體上的兩個鍵槽錯位30?，使導向架兩側的凸緣不能上移，從而實現了加油閥門關閉狀態的自鎖保險。
5 .操作方法
5.1 啟開防護蓋。
5.2 把油管接頭對準飛機連接座上的三個凸緣，操縱手柄順時針方向轉動30?（到位）。
5.3 接好靜電導線。
5.4 逆時針旋轉加油活門手把到位，加油活門被打開。
5.5 開機輸油。
5.6 輸油完畢，輸油泵停機后，順時針方向旋轉活門手把到位，使加油活門關閉，在逆時針轉動油管接頭手柄，使其與飛機連接座脫離。
注意：一定要把輸油泵關閉后，才能關閉活門手把，否則，活門手柄轉不動，強行關閉活門手把，將要損壞機件而造成加油事故。另外，活門手把一定要順時針旋轉到位，否則會造成對接盤和活門座上的六槽錯位，從而影響下次加油時與飛機的對接。
5.7 拆下靜電導線。
5.8 蓋好防護蓋，將油管接頭連同輸油膠管放在加油車相應位置，整個加油作業圓滿結束。
6. 維護保養和注意事項
6.1 及時清除油管接頭外表的臟物和污垢。
6.2 經常檢查并擰緊個部連接螺釘。
6.3 油管接頭發現漏油，及時送檢修部門更換漏油部位的密封圈。
6.4 加油操作中，注意不要把油管接頭跌落在地。作業完畢，收回油管接頭時，特別注意不要把對接密封座橡膠圈的密封面碰傷或染上泥砂等臟物。
6.5 各轉動部位與飛機對接部位若有不靈活和卡死現象，應檢查原因，排除故障后，在進行操作。特別要注意5.6條中的注意事項。
6.6 加油作業完畢，收回接頭時，應握住手柄，另一手托住膠管，嚴禁油管接頭在水泥地面上的拖動。
6.7 減壓閥漏油，是由于機械雜質卡住密封圈造成的，應拆下閥芯清除干凈。
6.8 油管接頭應儲存在通風、陰涼、干燥處，避免陽光長時間曝曬。
6.9 濾網應經常清洗和檢查，發現破損應及時更換。
6.10 各部密封圈使用期限為壹年，超過期限應及時更換。
7 .易損件清單
|
序號 |
名 稱 |
代 號 |
單臺
數量 |
備 注 |
|
1 |
濾網 |
HJS63A-01-1 |
1 |
借用HJS63A |
|
2 |
O形圈Φ65×3.1 |
-2 |
1 |
借用HJS63A |
|
3 |
O形圈Φ75×3.1 |
-3 |
1 |
借用HJS63A |
|
4 |
O形圈Φ16×24 |
HJS63A-03-1 |
1 |
借用HJS63A |
|
5 |
O形圈Φ80×3.1 |
HJS63A-03-3 |
1 |
借用HJS63A |
|
6 |
O形圈Φ65×3.1 |
HJS63A-05-4 |
1 |
借用HJS63A |
|
7 |
對接密封圈 |
Φ65×3.55 |
1 |
借用HJS63A |
|
8 |
活門密封圈 |
HJS63A0-30B |
1 |
借用HJS63A |
|
9 |
O形圈 |
Φ18×2.4 |
1 |
借用HJS63A |
|
10 |
橡膠護蓋 |
HJS63A-05-7 |
1 |
借用HJS63A |
|
11 |
橡膠護套 |
HJS63A-05-8 |
1 |
借用HJS63A |
|
12 |
O形圈Φ22×2.4 |
HJS63A-05-11 |
1 |
借用HJS63A |
|
13 |
O形圈Φ10×2.4 |
HJS63A-05-12 |
1 |
借用HJS63A |
|
14 |
O形圈Φ4×1.9 |
|
1 |
借用HJS63A |
|
15 |
O形圈 |
Φ14×24 |
1 |
借用HJS63A |
