一、用途.
HSY63A型實驗機是根據航空油料飛機壓力加油系統有關設備和器件需要定期檢測鑒定而研制的新產品。本產品具有結構設計可靠，試驗功能多，操作簡便、快捷，實驗示值精確等特點。
它的主要用途有：
1.適用與對國內和進口的各種飛機壓力加油接頭進行動態和靜態試驗，測定動態和靜態穩壓發關閉壓力值。.
2.可對各種航空輸油膠管（在用的或新購進的）進行耐壓試驗。
3.可對機場壓力加油系統中的各種中、低壓筏門進行耐壓試驗和密封試驗。
4.也可對其他器件進行液壓耐壓實驗（以上3、4兩項試驗附件需專門定貨）。
二、主要技術參數
1.工作環境 可在室內或室外任何場合使用（注意靜點接地）。
2.工作介質 航空煤油（需經化驗合格）。
3.工作溫度 -40~80
4.壓力 工作壓力 0~2.0 MPa
出廠試驗壓力：膠管和閥門耐壓試驗系統3.5 MPa
加油接頭動態（或靜態）試驗系統1.5 MPa
5.液壓油缸極限行程：186
6.動態試驗輸油管通徑：Φ63.5（2 1/2）
7.油箱工作容積：32L
8.整機重量：175
9.外行尺寸：1517×680×1225（長×寬×高）

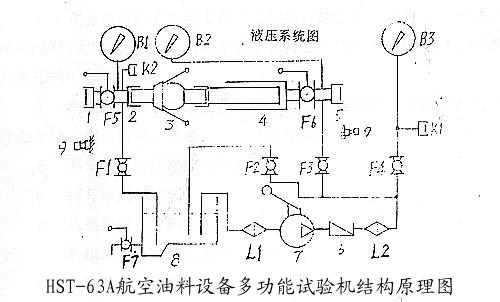

HST63A航空油料設備多功能試驗機結構示意圖
本試驗機由柜體、手壓泵、液壓油缸及管路系統四大部分組成：
B1——穩壓閥關閉壓力表0~0.6 MPa；
B2——輸入壓力表0~1.6 MPa；
B3——輸油膠管和閥門試驗壓力表0~4 MPa；
F1、F2、F3、F4——針形截止閥；
F5、F6——DN65球閥； F7——排空閥（球閥）
K1、K2——快速接頭。K1用于輸油膠管和閥門試驗時的液壓輸入接口；K2用于飛機壓力加油接頭靜態試驗時的排氣接口。
L1——粗濾器 L2——精濾器 6——單向截止閥
1、5——專用接頭閥 2——標準接頭座 4——液壓油缸
7——手壓泵 8——油箱 3——被試產品 9——靜電樁
四、試驗及操作方法
1、 飛機壓力加油接頭動態穩壓試驗
利用罐式加油車的壓力加油系統進行。
方案A: 加油車上的加油接頭與絞盤輸油膠管連在一起進行測試。
1 ）把待測試的絞盤輸油膠管上的加油接頭與試驗機上的接頭閥5對接。
2 ）用單獨的另一只加油接頭同標準接頭座2和液壓油缸4對接好。擰去穩壓閥上的通氣螺塞，插入專用卡銷，并打開加油活門。
3 ）將附件1（用長3.5米，通徑21 /2”的輸油膠管一根，其兩端分別與罐油接頭連接而成）的一端與加油車罐油接口對接，另一端與試驗機接頭閥1對接。
4 ）全開球閥F5 、F6，并打開待試加油接頭上的加油活門。
5 ）啟動罐式加油車的壓力加油系統，全開油車加油控制閥，并緩慢加壓只加油車上的輸出壓力表示值為0.7MPa。緩慢調整球閥F5得開度，B1示值應為0.24 MPa的背壓。
6 ）在上款狀態下穩定工作1分鐘后，然后在5秒鐘內，徐徐關閉球閥F5，此時流量為零，但B1示值應保持在0.31~0.41MPa范圍內（****不超過0.52MPa）
7 ）在上款狀態下穩定工作1~3分鐘，無異常時，被試加油接頭判為合格，則試驗可以結束。其操作程序如下：
a. 停車并關閉油車膠管輸油閥門。
b. 打開球閥F5卸壓。
c. 從接頭閥1上卸去附件1。
從接頭閥5上卸去被試加油接頭。
d. 關閉球閥F5 和F6。
e. 打開閥F1把B1壓力示值降為零后，再關閉F1.
f. 從標準對接座2上卸下加油接頭。
方案B: 未與膠管連接的單獨的加油接頭的測試。
1 ）把待測試的加油接頭與試驗機上的標準對接座2對接，然后移動液壓油缸4與加油接頭連接好，打開加油活門。
2 ）把附件1的一端與試驗機接頭閥1對接，另一端與油車罐油門對接。
3 ）把油車絞盤輸油膠管上的加油接頭與試驗機接頭閥5對接，并擰去穩壓閥上的通氣螺塞，插入專用卡銷，打開輸油活門。
4 ）打開球閥F5和F6。
關閉針閥F1和F3。
關閉快速接頭K2和K1。
5 ）啟動罐式加油車的壓力加油系統，全開油車加油控制閥，并緩慢加壓至B2示值為0.7MPa。在緩慢調整球閥F5的開度，使B1示值為0.24MPa的背壓。
6 ）在上款條件下穩定工作1分鐘，然后在5秒鐘內徐徐關閉球閥F5，此時流量為零，但B1示值應保持在0.31~0.41MPa范圍內（****不超過0.52MPa）。
7 ）在上款條件下穩定工作1分鐘，無異常時，被試加油接頭判為合格，則試驗可以結束。其操作程序如下：
a. 關閉油車加油泵及其膠管輸油控制閥門。
b. 打開球閥F5卸壓。
c. 把附件1從接頭閥上卸下。
d. 關閉球閥F5和F6。
e. 打開閥F1把B1壓力示值降為零后，再關閉F1。
f. 從標準對接座2上卸下被試加油接頭。
注：①上述方案A和方案B也可用管線車和地井輸油壓力源進行。
②試驗時一定要接好靜電導線（靜電樁9）
�、墼敱M操作測試細則，按照機場油料按技管理部門有關規程進行。
2、 飛機壓力加油接頭靜態穩壓試驗
1） 把被試產品3安裝在試驗機上。
2） 打開閥F3、K2（把附件排氣接頭彎管接上）。關閉閥F1、F2、F4。
3） 用手壓泵加壓，當煤油從排氣閥K2流出時，即拔出K2的排接頭彎管，此時K2關閉。繼續用手壓泵加壓至B2示值為0.24MPa，檢查各部應無滲漏，再緩慢加壓至B2示值為0.82MPa，此時表B1應為0.31~0.39MPa.
4）在上款狀態下保壓1分鐘，無異常時，打開F1或F2卸壓，試驗結束。
3、飛機壓力加油接頭的耐壓和密封試驗
1 ）在上款狀態下，用手壓泵逐步加壓至表B2示值為1.23MPa。
2 ）檢查被試產品3個部應無明顯變形，應無滲漏。保持1分鐘，未見異常，既可打開F1和F2卸壓，試驗結束。

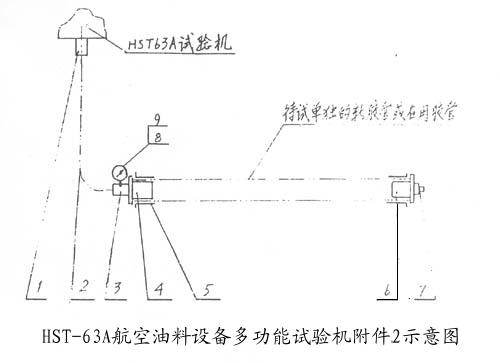

4、 飛機加油膠管耐壓試驗
新膠管復試或把在用膠管從油車上拆下來單獨進行測試。
1 ）把在用膠管從油車上拆下來，展開伸直在水泥地上。
2 ）把附件2種的后堵頭（帶減壓閥）與膠管的一端連接好。
3 ）卸下加油接頭，把附件2種的前堵頭（帶壓力表）與膠管連接起來（如果是新膠管，因膠管內無油，在連接“前堵頭”前必須將膠管內注滿航空煤油）。
4 ）用高壓軟管，一端與附件2前堵頭連接，另一端與試驗機快速接頭K1連接（取下K1的防塵蓋）。
5 ）打開閥F4。
關閉閥F2和F3。
6 ）用手壓泵加壓至壓力表B3示值為2.07MPa。
7 ）用滾動膠管法檢驗被測膠管有無滲漏、鼓包和其他損傷情況。保壓3分鐘，應無異常。
8 ）打開閥F2卸壓，測試結束。
5 、中、低壓（工作壓力為0.8—2.5MPa）閥門耐壓和密封性能試驗
1 ）利用專門的閥門試驗附件（專門訂貨）把被試閥門連接起來。
２�。┯酶邏很浌艿囊欢伺c快速接頭Ｋ１對接，另一端與閥門試驗附件對接。
３�。┐蜷_閥Ｆ４和閥門試驗附件上的放氣閥。
關閉閥Ｆ２和Ｆ３。
４�。├檬謮罕眉訅褐练艢忾y口溢出航空煤氣時，關閉放氣閥，然后逐步加壓至表Ｂ３示值為被試閥門工作壓力的１．５倍（１．２～３．７５ＭＰａ）
�。怠。z查被試閥門應無滲漏、變形或爆裂。
�。丁。┍海保胺昼�，未見溢出時，打開閥Ｆ２卸壓，試驗結束。
五、維護保養和注意事項
�。保囼�(yàn)機應保持清潔。
�。玻齻�(gè)接頭閥１、２、５和兩個快速接頭Ｋ１、Ｋ２平時應該好防塵蓋。
�。常畨毫Ρ戆肽晷ｒ�(yàn)一次，平時若指針不回零位，讀數值要加以修正。
４．儲油箱半年清洗一次，清洗方法如下：先把排空球閥Ｆ７打開，放盡煤油，再?gòu)穆┯涂诠嗳朊河蜎_洗幾次，直至排空閥Ｆ７流出清潔煤油為止。
５．粗濾器Ｌ１和精濾器Ｌ２中的濾網每３個月拆下清洗。
�。叮鞣N橡膠密封件，兩年更換一次。
�。罚囼�(yàn)用航空煤油，必須經化驗合格，并保持清潔。
８．試驗時一定要靜電接地和注意防火。
�。梗拖溆臀徊灰^３２立升。
六、附件
１、手壓泵加力桿１件。
�。�、專用膠管接頭總成（２１／２＂）兩件（長的一件用于國內生產的加壓接頭；短的一件用于從美英進口的較長的加油接頭）。
�。�、高壓軟管１根。
�。�、專用卡銷１件。
�。�、（由用戶自備）附件——試驗機接頭閥１與加油車罐油口連接用膠管。
�。丁⒏郊病糜谳斢湍z管壓力試驗（在用膠管需從絞盤或平臺上拆下）
�。�、膠管卡箍２１／２＂兩副。
�。浮⑴艢饨宇^彎管一件（與快速接頭Ｋ２對接作排氣用）。
�。埂毫Ρ砺荻乱患ó�(dāng)附件２上的壓力表拆下后，可用此螺堵來堵住壓力表螺孔）。
七、隨機工具
�。�、單頭呆扳手，開口寬度１７一把
�。保狄话�
�。�、雙頭呆扳手，開口寬度１０×１２一把
１７×１９一把
�。玻病粒玻匆话�
�。�、內六角扳手，Ｍ１２（六方對邊Ｓ＝１０）一把
在用膠管耐壓試驗補充說明
�。�、膠管與油車連接在一起進行測試的方法
�。保┌涯z管從油車上拉下，并完全展開在水泥地面上。
�。玻┌涯z管上的加油接頭與附件３對接好。
�。常┯酶邏很浌馨迅郊撑c試驗機上的快速接頭Ｋ１連接起來。
�。矗╆P(guān)閉閥Ｆ２、Ｆ３，關閉油車上的加油球閥，泄壓法和文氏管等閥門。打開Ｆ４和膠管上的加油接頭活門。
５）用手壓泵徐徐加壓至Ｂ３示值為２．１７ＭＰａ。
�。叮┌迅邏很浌埽ㄅcｋ１連接的一端）拔下，這是附件３的壓力表示值應為２．０７ＭＰａ。
７）檢查膠管各部有否滲漏、鼓包和其他損傷情況，保壓３分鐘，應無異常。
８）打開油車加油球閥和Ｆ２卸壓至Ｂ３和附件３上的壓力表示值為零。
�。梗└饔嘘P(guān)閥門復位，試驗結束。
注：附件３是一種帶壓力表的專用接頭閥。
