一、用途
HDF63型接頭閥是在吸取國外同類產品優點的基礎上專門為機場輸油系統設備配套設計的。它可用于航空加油車和機場壓力供油系統。它具有符合ISO45—1986(F)=HB5942—86國際通用的標準對接座，可以同國內外任何標準加油接頭實現快速對接，工作可靠、安全、方便、快捷。
二、主要技術指標
1. 通徑 Φ63（21 / 2"）
2. ****工作壓力 1.0MPa
3. ****試驗壓力 1.2MPa
4. 工作溫度 -30°～70°
5. 總質量 3500g
三、工作原理和結構

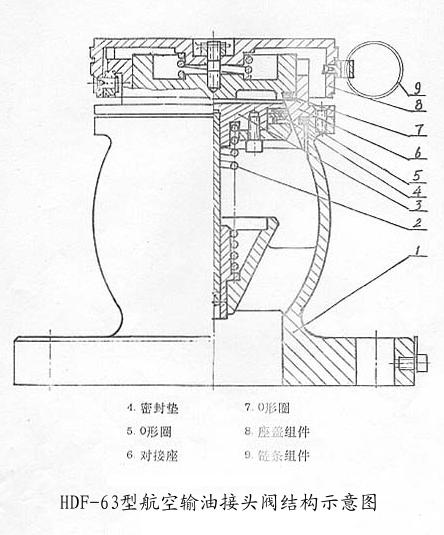

接頭閥主要由閥座1、活門組件3、活門彈簧2、對接座6和底蓋組件8等零部件組成。使用時利用法蘭盤與壓力輸油系統終端連接。在燃油壓力和活門彈簧2的作用下，密封墊4于對接座6錐面壓緊，使燃油不能流出。輸油時，取下座蓋組件8，利用標準加油接頭與對接座6連接。當打開加油接頭活門手柄時，活門組件3被壓向下方，這是接頭閥被打開，既可開泵進行輸油。輸油完畢卸下加油接頭時，活門組件3在彈簧和燃油壓力的作用下自動關閉。
四、使用維護注意事項
1. 及時清除接頭閥對接部位的臟物和污垢，保持清潔；
2. 使用時檢查各部位連接螺釘是否松動，及時擰緊；
3. 如發現滲漏，請檢修部門查明原因，更換0型圈后密封墊。
4. 輸完油后，及時把底蓋8蓋好，防止灰砂或雨水侵入對接部位。
五、主要零部件及易損壞明細表
| 序號 |
名稱 |
代號 |
單臺數量 |
備注 |
|
1 |
接頭閥座 |
HDF63 -0 - 1 |
1 |
|
|
2 |
活門彈簧 |
HDF63 -0 – 3 |
1 |
|
|
3 |
活門組件 |
HDF63 -01 |
1 |
|
|
4 |
密封墊 |
HDF63 -0 1-0 1 |
1 |
|
|
5 |
O形圈 |
G80 |
1 |
日本JISB2401 |
|
6 |
對接座 |
HDF63-0-4 |
1 |
ISO45-1986(F) |
|
7 |
O形圈 |
CO650G |
1 |
日本JISB2401 |
|
8 |
底蓋組件 |
HDF63 -02 |
1 |
|
|
9 |
鏈條組件 |
HDF63 -03 |
1 |
|
|
